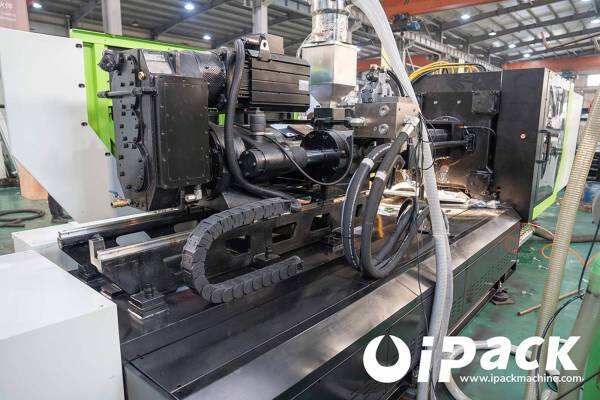

با توجه به طراحی بهینه‌سازی شده برای فرآیند شکل‌دهی پیش‌فرم PET، نیروی خروج قطعه بیشتر و سرعت خروج سریع‌تر از ساختار دستگاه‌های با سیستم خروج‌دهنده بزرگ است. این دستگاه با موتور سروو کارآمد و سیستم پمپ دنده‌ای وارداتی کارآمد مجهز شده است، صرفه‌جویی در مصرف برق و آب تا 20٪ و 50٪ و همچنین کاهش سطح نویز را فراهم می‌کند. ساختار پیچ و استوانه به‌طور خاص برای دستگاه PET طراحی شده و داده‌های عناصر مربوط به عملکرد به‌صورت بی‌درز با هم ارتباط دارند تا امکان عملیات عادی با فشار پلاستیک‌کاری پایین‌تر، جریان پایین‌تر و ظرفیت تولید بالاتر فراهم شود.
| مدل | واحد | PET1500/228S7 | PET2300/328S7 | PET3100/328S7 | PET3100/388S7 | PET3100/458 S7 |
|---|---|---|---|---|---|---|
| یکه تزریق | ||||||
| قطر مارپیچ | مم | 75 | 83 | 95 | 95 | 95 |
| نسبت L/D مارپیچ | L/D | 24 | 24 | 24 | 24 | 24 |
| حجم شوت نظری | سانتیمتر مکعب | 1262.5 | 1974.2 | 2585.8 | 2585.8 | 2585.8 |
| وزن شلیک (PS) | g | 1515 | 2369 | 3103 | 3103 | 3103 |
| اونس | 53.4 | 83.6 | 109.5 | 109.5 | 109.5 | |
| نرخ تزریق | g/s | 543 | 580 | 760 | 972 | 972 |
| فشار تزریق | مگاپاسکال | 118 | 138 | 105 | 105 | 105 |
| واحد گلم‌پینگ | ||||||
| نیروی فشاردهی | کیلو نیوتن | 2880 | 3280 | 3280 | 3880 | 4580 |
| سیم کشی باز | مم | 520 | 590 | 590 | 590 | 700 |
| فاصله بین میله‌ها | مم | 630×600 | 680×680 | 680×680 | 730×730 | 830×830 |
| اندازه صفحه متحرک | مم | 900×870 | 990×990 | 990×990 | 1060×1060 | 1180×1180 |
| حداکثر ارتفاع قالب | مم | 600 | 660 | 660 | 600 | 780 |
| حداقل ارتفاع قالب | مم | 300 | 300 | 300 | 300 | 350 |
| سیم کشی خارج شونده | مم | 180 | 200 | 200 | 220 | 220 |
| نیروی خارج شونده | کیلو نیوتن | 100 | 177 | 177 | 208 | 241 |
| تعداد پین های خروجی | 8+1 | 12+1 | 12+1 | 12+1 | 12+1 | |
| دیگر | ||||||
| توان موتور پمپ | کیلووات | 36.5+40 | 39.4+56.3 | 39.4+72 | 39.4+72 | 72+72 |
| فشار سیستم هیدرولیک | مگاپاسکال | 16 | 16 | 16 | 16 | 16 |
| ظرفیت مخزن روغن | لیتر | 450 | 500 | 500 | 550 | 600 |
| توان گرمایی | کیلووات | 30.7 | 35.7 | 45.3 | 45.3 | 45.3 |
| ابعاد دستگاه | م | 6.8×1.6×2.1 | 7.8×1.7×2.05 | 8.0×1.7×2.05 | 8.0×1.9×2.05 | 9.1×2.1×2.2 |
| وزن ماشین | ت | 8.7 | 12.1 | 12.3 | 15.8 | 19.5 |
