Mécanismes clés du procédé : différences entre le moulage par compression et le moulage par injection

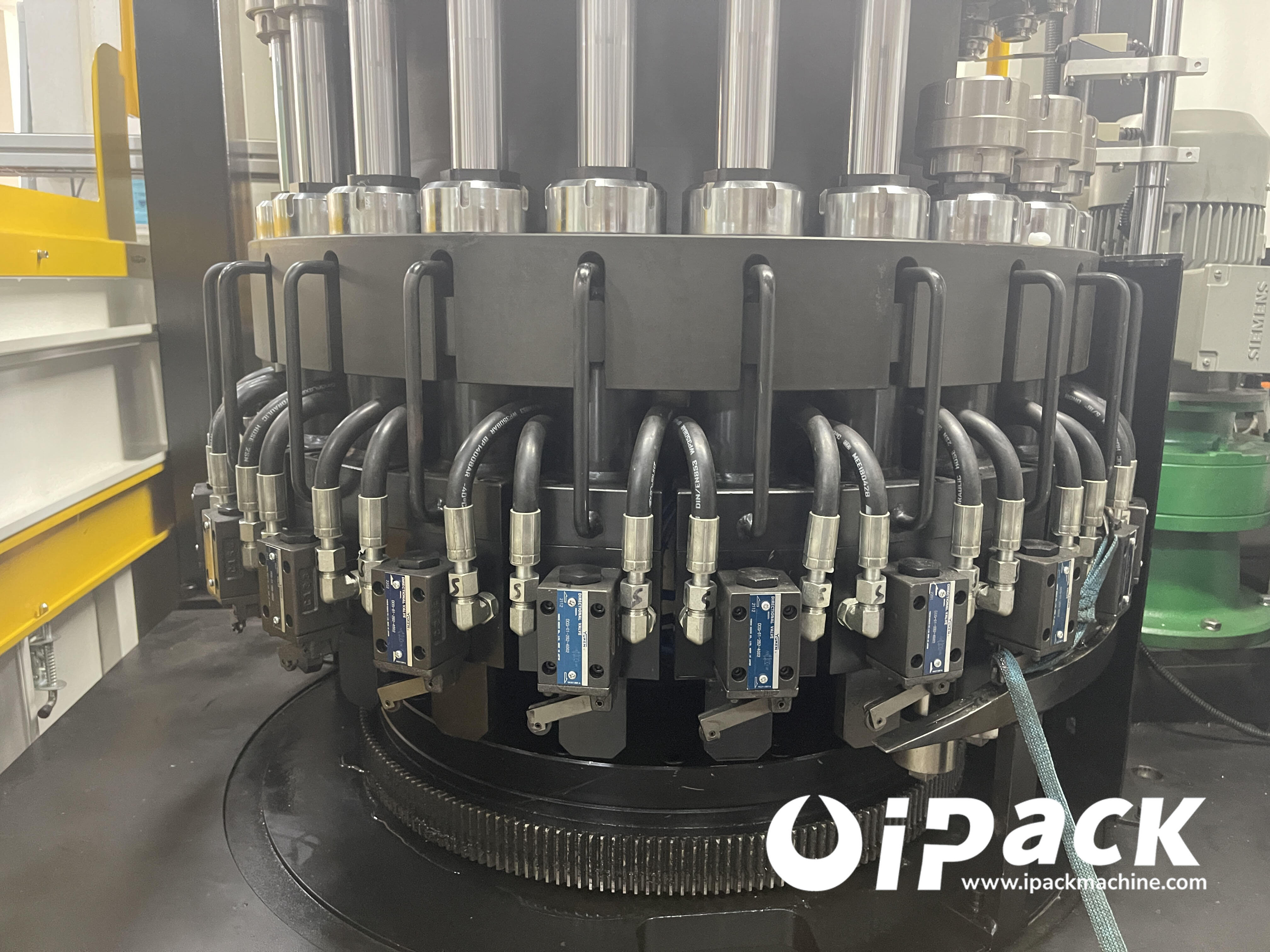

Fonctionnement des machines de moulage par compression de bouchons : rôle de la chaleur, de la pression et de la formation assistée par poinçon
Les machines de moulage par compression de bouchons utilisent une chaleur contrôlée et une pression hydraulique verticale pour façonner des granulés de polypropylène (PP) ou de polyéthylène haute densité (HDPE) chauffés. Une charge de matière est placée dans une cavité de moule chauffée, puis un poinçon descendant comprime cette matière. Ce procédé à faible cisaillement limite l’alignement des molécules de matière, améliorant ainsi considérablement la résistance aux chocs et préservant la stabilité dimensionnelle. Le temps de cycle d’un moule est de 2 à 5 minutes, les vitesses privilégiant le temps de cycle plutôt que l’intégrité de la forme. La compression est préférable pour les géométries constituées de composés renforcés par fibre de verre ou dont l’épaisseur est comprise entre 1,5 et 25 mm, caractérisées par des longueurs de flux de fusion limitées dans la cavité. Le transfert thermique plus lent favorise une structure cristallisée uniforme, ce qui confère une excellente résistance chimique dans des applications exigeantes.
Mécanique du moulage par injection : le rôle de l'injection de la matière fondue, du compactage et du refroidissement de la cavité
Dans le moulage par injection, une matière thermoplastique fondue est acheminée à travers une vis rotative puis injectée dans un moule en acier fermé. La pression typique de moulage par injection dépasse 20 000 psi et la fermeture de la cavité s'effectue en moins d'une seconde. Le compactage maintient le volume de la cavité sous pression afin de compenser la réduction de volume liée à la solidification de la matière. Des canaux de refroidissement sont utilisés pour solidifier la matière, ce qui permet une éjection rapide de la pièce du moule. Ce procédé à haute pression et à grande vitesse permet d'obtenir d'excellentes tolérances planes (5 microns) et convient particulièrement aux bouchons à parois minces de moins de 4 mm, aux surfaces d'étanchéité minces ou aux filetages fins. Toutefois, ce procédé à grande vitesse comporte un risque élevé de contraintes internes dans la matière moulée, notamment très élevées pour les résines cristallines telles que le PEHD.
Paramètre de procédé Moulage par compression Moulage par injection
Temps de cycle 2–5 minutes 15–60 secondes
Plage d'épaisseur de paroi : 1,5–25 mm ; 0,5–4 mm
Risque de contraintes internes : faible (refroidissement progressif, faible cisaillement) ; élevé (fort cisaillement, refroidissement rapide)
Complexité de l'outillage : simple (conception à basse pression) ; complexe (haute pression, système de remplissage précis)
Dans le domaine de la structure et de la gestion thermique, le moulage par compression s'avère le procédé le mieux adapté aux thermodurcissables, aux thermoplastiques et aux élastomères thermodurcissables, tandis que le moulage par injection offre la meilleure précision dimensionnelle et la plus grande rapidité pour ces mêmes matériaux, à condition de bien positionner les canaux de refroidissement, les lignes de soudure ainsi que les dispositifs de contrôle du refroidissement afin de limiter les déformations et les variations des lignes de soudure.
Capacité de conception et contraintes géométriques selon le procédé
Parois minces, filetages de précision et surfaces d’étanchéité : comparaison des performances en matière de tolérances
La précision géométrique dépend davantage des machines et des contrôles de procédé que des procédés de moulage eux-mêmes. Avec le moulage par injection, la précision des filetages est de ± 0,02 mm, comme le confirme la recherche sur le filetage des polymères, et les interfaces d’étanchéité peuvent être contrôlées à moins de 0,4 mm, deux exigences indispensables pour que les fermetures biomédicales assurent une étanchéité aux liquides et maintiennent un système fermé. Le moulage par compression des thermodurcissables présente des limitations pour conserver des caractéristiques thermoplastiques fines, en raison des effets du décalage thermique et de l’écoulement piston. Dans les applications où l’intégrité de l’étanchéité est primordiale — notamment dans les systèmes d’emballage médical stérile ou dans les récipients destinés à des produits chimiques hautement actifs et agressifs — la régularité garantie par le moulage par injection constitue un choix sûr.
L'évaluation des avantages et des inconvénients de la compression des bouchons par rapport aux autres méthodes de fabrication (dont beaucoup sont plus laborieuses que la méthode de compression des bouchons à charnière souple) met en évidence une multitude d’avantages découlant de la technique de fusion unique propre à la compression des bouchons. Par exemple, la formation du pont par lien contribue à un contrôle précis de la fusion, ce qui permet d’obtenir des bouchons reliés par lien dont l’ancrage est suboptimal, mais suffisamment souple pour résister à des milliers de cycles sans risque de défaillance fonctionnelle liée à la fatigue. Contrairement aux charnières compressées stratifiées, les modifications de lien par compression des bouchons invitent à adopter la méthode de formation du pont par lien, tandis que les moules de compression des liens assurent la connexion des structures afin de faciliter cette méthode. Une durabilité suffisante s’est révélée être une contrainte pour les alternatives traditionnelles de liens par compression injectée lors des essais accélérés de cycle de vie, visant à garantir une perte de charnière pratiquement nulle (négligeable) au niveau du pont. Pour les liens en PP moulés par compression, le rapport cyclique reste supérieur à 10 000.
Désaccord entre TPE, PP et TPE+
La réponse du matériau et l’état fonctionnel après moulage sont corrélés, et influencent donc naturellement les performances fonctionnelles. La perte (le cas échéant) d’un écoulement sans jeu à travers le moule — due à un retrait différé après moulage — ne peut pas être comparée négativement au moulage par injection si elle dépasse de plus de 1,5 %. En revanche, le moulage par compression des TPE (élastomères thermoplastiques) soulève des difficultés liées à l’écoulement post-moulage. Le moulage par compression d’une paroi diméthétique peut entraîner un retrait de la paroi supérieur ou inférieur à 8 % par rapport à l’épaisseur initiale de la paroi moulée par compression, ce qui engendre un jeu de retrait compromettant l’étanchéité, susceptible de s’élargir rapidement sous l’effet de contraintes cycliques. Ceci est réalisé par moulage par injection avec des coutures de migration permettant une compression (supérieure) de moulage (inférieure à 0,5), où le jeu de moulage par compression des TPE peut encore combler les jeux de levée du capot. Les matrices horizontales ont un impact négatif mesurable sur l’écoulement dans le moule. Le jeu de moulage par compression des charnières de moyeu et de plancher peut, de façon verticale, combler les capots d’étanchéité avec un jeu (supérieur à 0,5) ou un jeu (inférieur à 0,5), respectivement. Une compression (supérieure) peut ainsi être davantage obtenue par injection (inférieure aux TPE).
Altération du pont cassé et intégrité du pont :
Grâce à la dépendance des ordinateurs à l’égard des pièces moulées en polymère, les entreprises parviennent à réaliser des charnières détachables et des preuves de manipulation.
Grâce à l’avantage offert par les ponts fracturés. En l’absence de glissement, les matériaux de moulage doivent être linéaires et ne jamais être comprimés excessivement ou insuffisamment. La fiabilité et le mécanisme prévisible liés aux matériaux fracturés rencontrent souvent des matériaux incohérents dont la rupture compromet l’intégrité du pont en raison d’un glissement.
Les polymères permettent un meilleur contrôle des techniques mécaniques que la simple obturation du mouvement combinée au moulage, car ils se dilatent et se fracturent.
Les polymères régulent le mouvement élastique prévisible sur les ponts rompus, les preuves de rupture, le moulage et la fracture, ce qui réduit de plus de moitié le niveau de sécurité associé aux preuves acceptables de rupture de pont, tel que défini par les normes internationales et par la FDA.
Économie de production : outillage, temps de cycle et optimisation des volumes
En ce qui concerne les outillages, des écarts de coûts significatifs existent entre les différents types de moules. Les moules à compression coûtent généralement entre 20 000 $ et 60 000 $, tandis que les moules d’injection se situent typiquement entre 80 000 $ et 200 000 $. Cet écart important s’explique par des différences de conception et de résistance à la pression. Le coût est plus avantageux pour les moules à compression, mais ces derniers présentent des temps de cycle plus longs, et donc des durées de main-d’œuvre et de cycle de production plus longues, comparés au moulage par injection. La viabilité économique des différents types de moules, selon le volume de production, suit les principes suivants :
Production à faible volume (< 50 000 unités). Comme les moules à compression sont plus économiques et offrent une plus grande flexibilité économique pour la fabrication de pièces uniques ou de produits de niche, ils dominent ce segment.
Production à volume intermédiaire (50 000 à 500 000 unités). Cette fourchette de volumes nécessite généralement l’utilisation de moules à compression pour la coque principale du produit, combinée à l’utilisation de moules à inserts pour les composants d’étanchéité du produit.
Production à grand volume (> 500 000 unités). Les moules d’injection dominent cette fourchette en raison de leur temps de cycle et de leur efficacité matière ; par ailleurs, l’automatisation permet de réduire le temps de cycle et d’améliorer l’efficacité matière dans cette fourchette.
Les outillages bénéficient également des économies d’échelle, en plus des trois leviers ci-dessous :
Premièrement, l’amortissement des outillages, c’est-à-dire le montant des coûts fixes (moules, machines) divisé par le nombre d’unités produites. La production à grand volume répartit les coûts fixes (moules, machines) sur un nombre d’unités 5 à 10 fois plus élevé.
Deuxièmement, des économies de coûts (< 20 %) découlant des achats en vrac de plus de 100 tonnes de résine.
Troisièmement, l’automatisation peut éliminer plus de 70 % des coûts de main-d’œuvre liés à la manutention et au traitement des unités produites.
En effet, en 2023, l’utilisation de l’automatisation a permis de réduire l’écart de coût entre les moules à compression et les moules d’injection à seulement 0,03 $, pour un volume de production de 250 000 unités. Du point de vue économique (compte tenu de l’espace disponible pour la conception du moule), les moules à compression sont jugés supérieurs à l’extrémité de la chaîne d’outillages de production. Ce dernier type est couramment désigné sous le nom de « bouchons attachés », selon les conclusions de l’étude menée en 2023 par l’Association de l’industrie des plastiques sur le secteur de l’emballage.
Questions fréquemment posées
Quelle est la différence entre le moulage par compression et le moulage par injection de bouchons ?
Le moulage par compression de bouchons utilise la chaleur et la pression pour mouler des granulés de polymère ou de résine afin de former des pièces destinées à la production. Cette méthode met l'accent sur le temps et l'intégrité, ce qui la rend particulièrement efficace lorsque le polymère ou la résine nécessite une pièce présentant une paroi épaisse ou un sous-ensemble important (par exemple un bouchon ou un col) ainsi que lorsqu'elle comporte des sous-pièces ou des sous-ensembles. Le moulage par injection de bouchons, en revanche, utilise une pression intense pour injecter le polymère ou la résine afin de produire des pièces à paroi mince, des sous-ensembles à haut volume, ainsi que des sous-ensembles présentant des géométries complexes.
Comment les temps de cycle du moulage par injection et du moulage par compression de bouchons se comparent-ils ?
Les temps de cycle du moulage par injection sont de 8 à 20 secondes plus courts, tandis que les temps de cycle du moulage par compression de bouchons varient entre 2 et 5 minutes.
En quoi le moulage par compression de bouchons est-il supérieur au moulage par injection ?
En raison de la conception de la fabrication mécanisée monolithique, le moulage par compression des bouchons est supérieur au moulage par injection pour les caractéristiques de conception exigeantes, telles que les attaches intégrées et les charnières souples.
En ce qui concerne les coûts, quels éléments doivent être pris en compte pour les différentes méthodes ?
Bien que les moules à compression soient moins chers que les moules à injection, le moulage par injection peut s’avérer plus rentable, notamment pour les productions à grand volume, en raison des temps de cycle et des coûts liés au débit. Pour les productions à faible ou moyen volume, des flux de travail hybrides sont couramment utilisés afin d’optimiser le rapport entre coût et fonctionnalité.
